【C51自学笔记】串口通信+RS-232C接口+ RS-422A485接口

  计算机通信是指计算机与外部设备或计算机与计算机之间的信息交换。通信有并行通信和串行通信两种方式。在多微机系统和现代测控系统中信息的交换多采用串行通信方式。

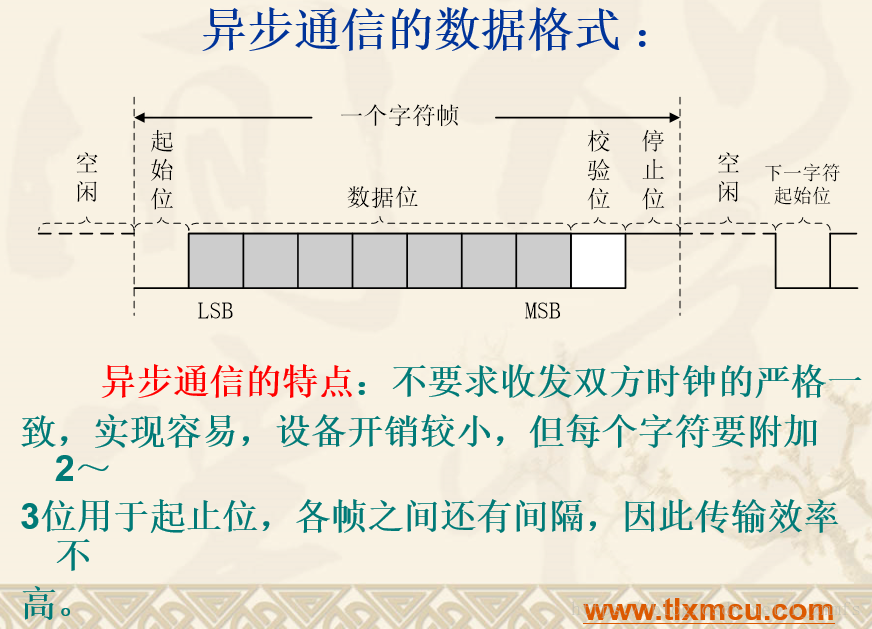

  异步通信是以字符（构成的帧）为单位做传输，字符与字符之间的间隙（时间间隔）是任意的，但每个字符中的各位是以固定的时间传送的，即字符之间不一定有“位间隔”的整数倍的关系，但同一字符内的各位之间的距离均为“位间隔”的整数倍。

  在发送数据时，数据位尾随的1位为奇偶校验位（1或0）。奇校验时，数据中“1”的个数与校验位“1”的个数之和应为奇数；偶校验时，数据中“1”的个数与校验位“1”的个数之和应为偶数。接收字符时，对“1”的个数进行校验，若发现不一致，则说明传输数据过程中出现了差错。

  代码和校验是发送方将所发数据块求和（或各字节异或），产生一个字节的校验字符（校验和）附加到数据块末尾。接收方接收数据同时对数据块（除校验字节外）求和（或各字节异或），将所得的结果与发送方的“校验和”作比较，相符则无差错，否则即认为传送过程中出现了差错。

  这种校验是通过某种数学运算实现有效信息与校验位之间的循环校验，常用于对磁盘信息的传输、存储区的完整性校验等。这种校验方法纠错能力强，大范围的应用于同步通信中。

  比特率是每秒钟传输二进制代码的位数，单位是：位／秒（bps）。如每秒钟传送240个字符，而每个字符格式包含10位(1个起始位、1个停止位、8个数据位)，这时的比特率为：

  RS-485是一点对多点的通信接口，一般都会采用双绞线的结构。普通的PC机一般不带RS485接口，因此要使用RS-232C/RS-485转换器。对于单片机能够最终靠芯片MAX485来完成TTL/RS-485的电平转换。在计算机和单片机组成的RS-485通信系统中，下位机由单片机系统组成，上位机为普通的PC机，负责监视下位机的运作时的状态，并对其状态信息进行集中处理，以图文方式显示下位机的工作状态和工业现场被控设备的工作状况。系统中各节点（包括上位机）的识别是通过设置不一样的站地址来实现的。

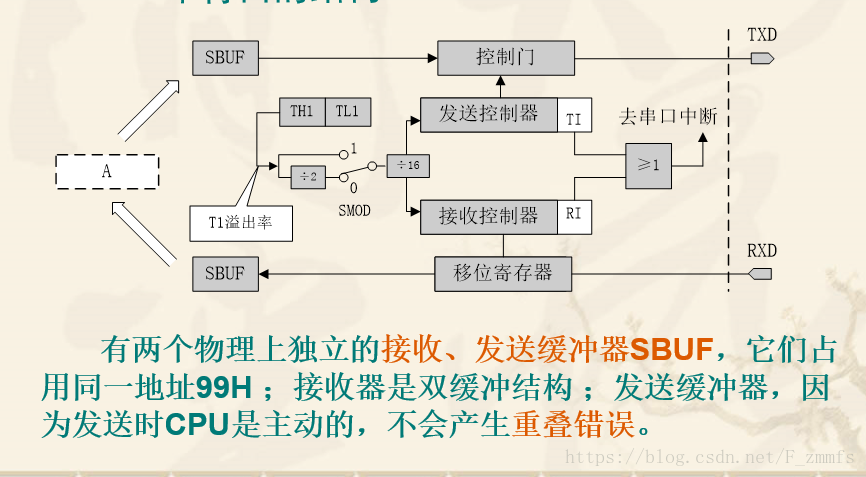

  上下两个sbuf ，上为发送缓冲器，下为接收缓冲器。可以在cpu的控制下进行同时发送和接收。

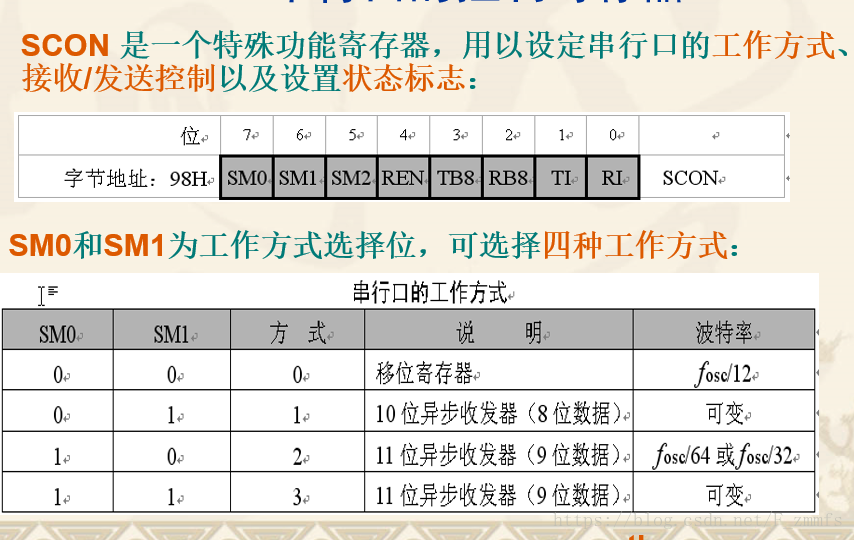

  vSM2，多机通信控制位，大多数都用在方式2和方式3。接收机的SM2=1时可通过收到的RB8来控制是否激活RI（RB8＝0时不激活RI，收到的信息丢弃；RB8＝1时收到的数据进入SBUF，并激活RI，进而在中断服务中将数据从SBUF读走）。当SM2=0时，不论收到的RB8为0和1，均可以使收到的数据进入SBUF，并激活RI（即此时RB8不具有控制RI激活的功能）。经过控制SM2，能轻松实现多机通信。在方式0时，SM2必须是0。在方式1时，如果SM2=1，则只有接收到有效停止位时，RI才置1。

  vREN，允许串行接收位。由软件置REN=1，则启动串行口接收数据；若软件置REN=0，则禁止接收。

  vTB8，在方式2或方式3中，是发送数据的第九位，可以用软件规定其作用。可以用作数据的奇偶校验位，或在多机通信中，作为地址帧/数据帧的标志。 在方式0和方式1中，该位未用。

  vRB8，在方式2或方式3中，是接收到数据的第九位，作为奇偶校验位或地址帧/数据帧的标志位。在方式1时，若SM2=0，则RB8是接收到的停止位。

  vTI，发送中断标志位。在方式0时，当串行发送第8位数据结束时，或在其它方式，串行发送停止位的开始时，由内部硬件使TI置1，向CPU发中断申请。在中断服务程序中，必须用软件将其清0，取消此中断申请。

  vRI，接收中断标志位。在方式0时，当串行接收第8位数据结束时，或在其它方式，串行接收停止位的中间时，由内部硬件使RI置1，向CPU发中断申请。也必须在中断服务程序中，用软件将其清0，取消此中断申请。

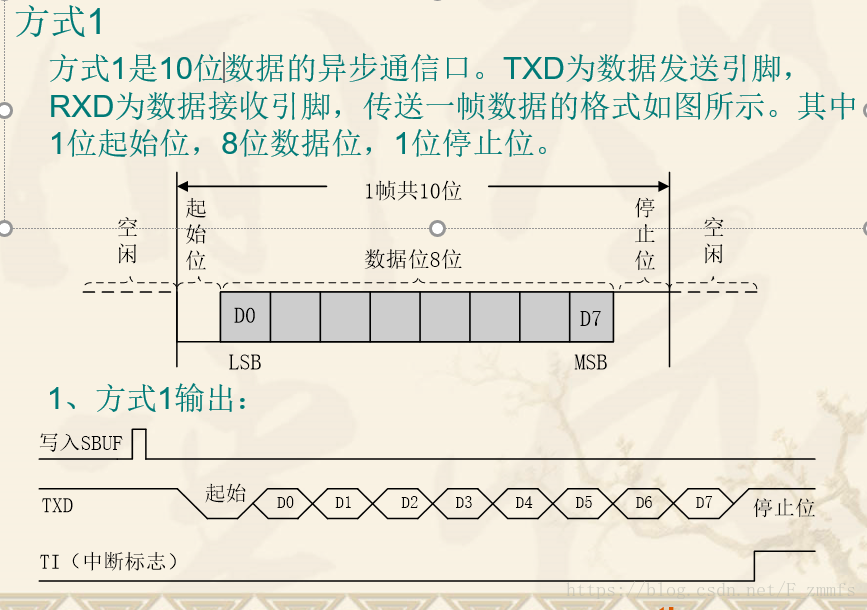

  （方式一中：初始化0101XXXX 最后两个xx：一个发送完数据清零，一个接收完清零）

  当RI=0，且SM2=0（或接收到的停止位为1）时，将接收到的9位数据的前8位数据装入接收SBUF，第9位（停止位）进入RB8，并置RI=1，向CPU请求中断。

  波特率计算：（通常用软件：51串口通讯计算器，通常用晶振频率：11.0592M）

  通过软件可对单片机串行口编程为四种工作方式，其中方式0和方式2的波特率是固定的，而方式1和方式3的波特率是可变的，

  串行口的四种工作方式对应三种波特率。由于输入的移位时钟的来源不同，所以，各种方式的波特率计算公式也不相同。

  当T1作为波特率发生器时，最典型的用法是使T1工作在自动再装入的8位定时器方式（即方式2，且TCON的TR1=1，以启动定时器）。这时溢出率取决于

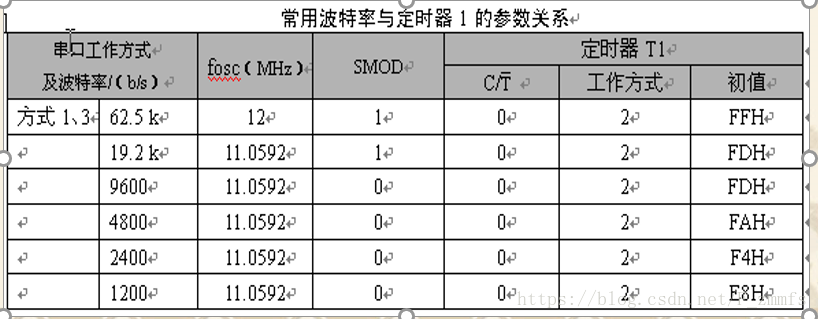

  在单片机的应用中，常用的晶振频率为：12MHz和11.0592MHz。所以，选用的波特率也相对固定。常用的串行口波特率以及各参数的关系如表所示。

  v确定串行口控制（编程SCON寄存器）串行口在中断方式工作时，要进行中断设置（编程IE、IP寄存器）。
