学习笔记之-51单片机串口通信

  8051系列单片机有通用异步收发器（UART，universal Asynchronous Receiver/Transimitter）用于串口通信，发送时数据由TXD引脚引出，接收时数据从RXD引脚输入，有两个缓存器（Serial Buffer），一个作为发送缓存器，另一个作为接收缓存器。它们占用同一地址99H 。UART是可编程的全双工的串行口，短距离的机间通信能够正常的使用UART的TTL电平，使用驱动芯片（MAX232）可以与通用微机进行通信。更多通信的知识可以看我的串口通信。

  51单片机串口通信，重点就SCON，PCON，SBUF三个寄存器，其中SBUE是数据缓存器，下面重点介绍剩下的SCON和PCON寄存器。

  在方式2或3时（多用于这两者模式），若SM2=1；只有接收到第9位(RB8)为1，RI才置位。

  ●TB8，只用在在方式2或方式3中，是发送数据的第九位，可以用软件规定其作用。可以用作数据的奇偶校验位，或在多机通信中，作为地址帧/数据帧的标志位。

  ●RB8，在方式2或方式3中，是接收到数据的第九位，作为奇偶校验位或地址帧/数据帧的标志位。在方式1时，若SM2=0，则RB8是接收到的停止位。

  串行通信中，收发双方对发送或接收数据的速率要有约定。通过软件可对单片机串行口编程为四种工作方式，其中方式0和方式2的波特率是固定的，而方式1和方式3的波特率是可变的，由定时器T1的溢出率来决定。

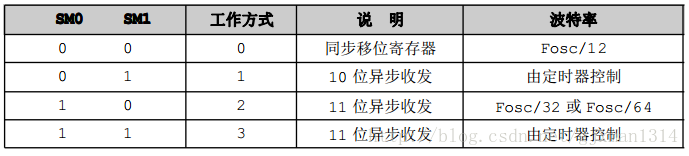

  串行口的四种工作方式对应三种波特率。由于输入的移位时钟的来源不同，所以，各种方式的波特率计算公式也不相同。

  当T1作为波特率发生器时，最典型的用法是使T1工作在自动再装入的8位定时器方式（即方式2，且TCON的TR1=1，以启动定时器）。这时溢出率取决于TH1中的计数值。

  串口工作为方式0时，串行口为同步移位寄存器的输入输出方式。大多数都用在扩展并行输入或输出口。数据由RXD（P3.0）引脚输入或输出，同步移位脉冲由TXD（P3.1）引脚输出。发送和接收均为8位数据，低位在先，高位在后。波特率固定为fosc/12。

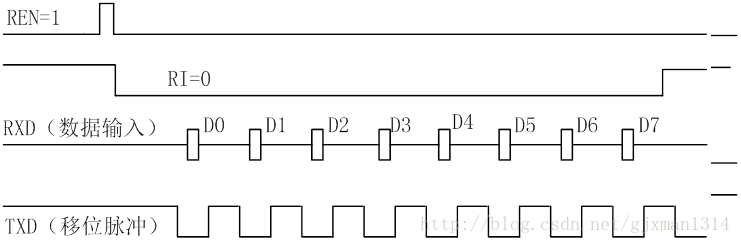

  方式0的接收是在REN=1并且RI接收完成标志位为0时开始的，当接收的数据装到SBUF中时，RI会置位。

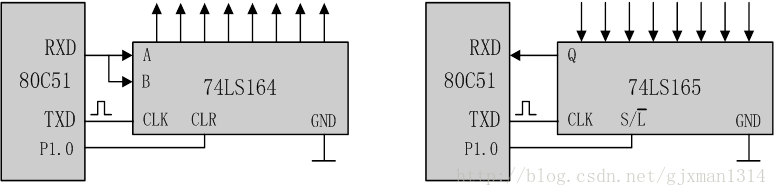

  方式0为移位寄存器输入输出方式，一般接上移位寄存器74LS164可以构成8位输出电路.

  方式1是10位数据的异步通信口。TXD为数据发送引脚，RXD为数据接收引脚，传送一帧数据的格式如图所示。其中1位起始位，8位数据位，1位停止位。

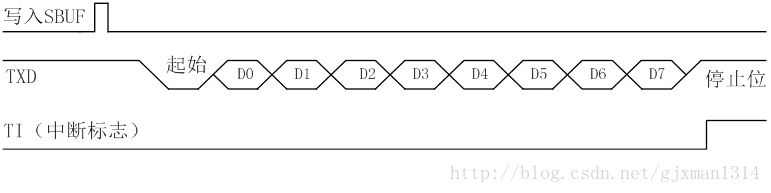

  方式1的输出起始于任何一条SBUF数据装载指令，发送的条件是TI要为0，数据发送完毕TI为1，这时要想再一次发送数据，那么必须手动将TI置0

  方式1的接收条件是REN要置1，RI要为0，两个条件同时成立 了，本次接收说明有效，单片机自动将数据装入SBUF和RB8位，RI置1，向CPU请求中断。不满足则放弃当前接收的数据。下面是详细的接收过程：

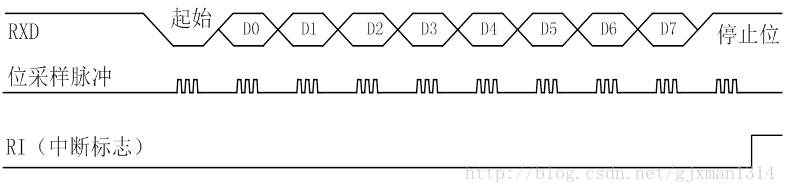

  当置REN为1时，接收器以所选择波特率的16倍速率采样RXD引脚电平，检测到RXD引脚输入电平发生负跳变时，则说明起始位有效，将其移入输入移位寄存器，并开始接收这一帧信息的其余位。接收过程中，数据从输入移位寄存器右边移入，起始位移至输入移位寄存器最左边时，控制电路进行最后一次移位。移位寄存器将接收到的9位数据的前8位数据装入接收SBUF，第9位（停止位）进入RB8，并置RI=1，向CPU请求中断。

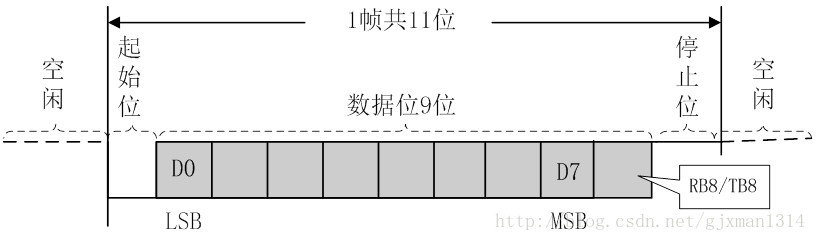

  方式2和方式3都是11位异步收发通信口。起始位1位，数据9位（含1位附加的第9位，发送时为SCON中的TB8，接收时为RB8），停止位1位，一帧数据为11位。他们的操作完全一样，不同的只是波特率的设置。方式2的波特率固定为晶振频率的1/64或1/32，方式3的波特率由定时器T1的溢出率决定。

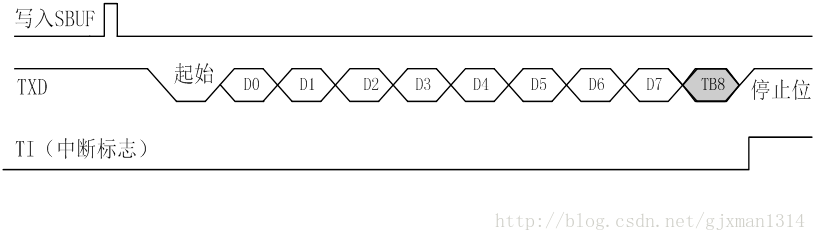

  方式2和3的输出起始于任何一条SBUF数据装载指令，当第9位数据（TB8）输出之后，TI会被置1，并向CPU请求中断。

  方式2和3的输入也要求REN被置1，当第9位接收到之后，如果RI=0并且SM2=0（或者SM2=1，接收到的第9位数据为1），则将接收的数据装入SBUF和RB8，并将RI置位，向CPU请求中断。否则接收到的数据无效被舍弃

  sbit s2=P3^4; //定义按键 按下会发送保存在Test的内容，发送完毕后并清除Test中的内容
