51单片机串口通信实验电路详解

  51单片机是对所有兼容Intel8031指令系统的单片机的统称。该系列单片机的始祖是Intel的8004单片机，后来随着Flashrom技术的发展，8004单片机取得了长足的进展，成为应用最广泛的8位单片机之一，其代表型号是ATMEL公司的AT89系列，它大范围的应用于工业测控系统之中。

  很多公司都有51系列的兼容机型推出，今后很长的一段时间内将占有大量市场。51单片机是基础入门的一个单片机，还是应用最广泛的一种。必须要格外注意的是51系列的单片机一般不具备自编程能力。

  单片机的串口通信看起来是很复杂的，还在于他用到了更多的寄存器，与前面的知识相比他更具综合能力，写起来考虑的问题自然也变多了。而前面学习过的定时器与中断将是单片机通信的基础。

  最小系统部分（时钟电路、复位电路等）第一讲已经讲过，在此不再叙述。我们重点来了解下与计算机通信的RS-232接口电路。能够正常的看到，在电路图中，有TXD 和RXD 两个接收和发送指示状态灯，此外用了一个叫MAX3232 的芯片，那它是用来实现什么的呢？

  首先我们要知道计算机上的串口是具有RS-232 标准的串行接口，而RS-232 的标准中定义了其电气特性：高电平“1”信号电压的范围为-15V~-3V，低电平“0”

  信号电压的范围为+3V~+15V。可能有些读者会问，它为何需要以这样的电气特性呢？这是因为高低电平用相反的电压表示，至少有6V 的压差，非常好的提高了数据传输的可靠性。由于单片机的管脚电平为TTL，单片机与RS-232 标准的串行口进行通信时，首先要解决的便是电平转换的问题。

  一般来说，可以再一次进行选择一些专业的集成电路芯片，如图中的MAX3232。MAX3232 芯片内部集成了电压倍增电路，单电源供电就可以完成电平转换，而且工作电压宽，3V~5.5V 间均能正常工作。其典型应用如图中所示，其外围所接的电容对传输速率有影响，在试验套件中采用的是0.1μF。

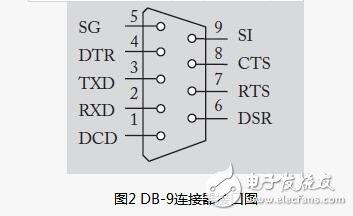

  值得一提的是MAX3232 芯片拥有两对电平转换线路，图中只用了一路，因此浪费了另一路，在一些场合可以将两路并联以获得较强的驱动抗干扰的能力。此外，我们有必要了解图中与计算机相连的DB-9 型RS-232的引脚结构（见图2）。
