51单片机的串口通信详解-原理 寄存器 编程等

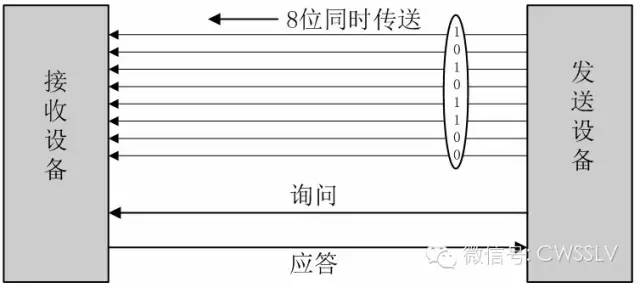

  单片机的通信一般有并行通信和串行通信。并行通讯是数据的各位同时发送或接收，并行通信控制简单，传输速度快，传输线较多。

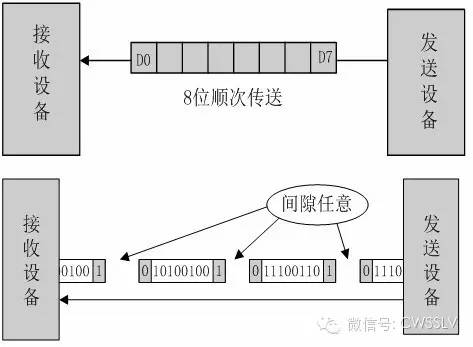

  串行通讯传输线少，可利用电话网，但传送控制复杂。数据一位一位顺序发送或接收。

  串行通讯中有一种是异步通信，即我们一般所说的串口通信。这是我们今天要分享的内容：

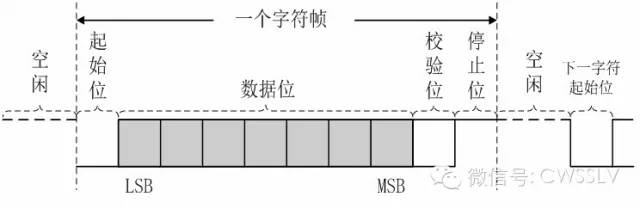

  异步通讯用一个起始位表示字符的开始，用停止位表示字符的结束。其每帧的格式如下：在一帧格式中，先是一个起始位0，然后是8个数据位，规定低位在前，高位在后，接下来是奇偶校验位(可以省略)，最后是停止位1。用这种格式表示字符，则字符可以一个接一个地传送。

  1、字符格式的规定是双方能够在对同一种0和1的串理解成同一种意义，即我们所说的通信协议。

  2、波特率即数据传送的速率，其定义是每秒钟传送的二进制数的位数。例如，数据传送的速率是120字符/s，而每个字符如上述规定包含10数位，则传送波特率为1200波特。

  2、把数据在甲乙两机之间的双向传递，称之为双工传送。在双工传送方式中又分为半双工传送和全双工传送。半双工传送是两机之间不能一起进行发送和接收，任一时该，只能发或者只能收信息。

  51单片机通过引脚RXD(P3.0，串行数据接收端)和引脚TXD(P3.1，串行数据发送端)与外界通讯。SBUF是串行口缓冲寄存器，包括发送寄存器和接收寄存器。它们有相同名字和地址空间，但不可能会出现冲突，因为它们两个一个只能被CPU读出数据，一个只能被CPU写入数据。

  TH1和TL1是装计数初值的计数器，用于产生波特率。TI是发送标志位，RI是接收标志位，具体作用我们会在下面的分享中接触到。

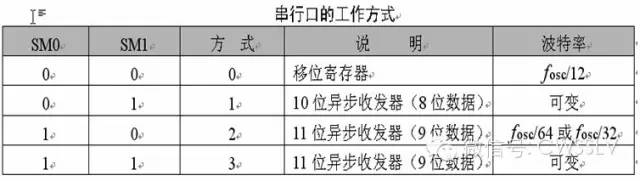

  SM2：多机通讯控制位。在方式0时，SM2一定要等于0。在方式1中，当(SM2)=1则只有接收到有效停止位时，RI才置1。在方式2或方式3当(SM2)=1且接收到的第九位数据RB8=0时，RI才置1。

  TI：发送中断标志。在方式0中，第8位发送结束时，由硬件置位。TI置位既表示一帧信息发送结束，同时也是申请中断，可根据自身的需求，用软件查询的方法获得数据已发送完毕的信息，或用中断的方式来发送下一个数据。TI必须用软件清0。

  RI：接收中断标志位。在方式0，当接收完第8位数据后，由硬件置位。RI置位表示一帧数据接收完毕，可用查询的方法获知或者用中断的方法获知。RI也必须用软件清0。

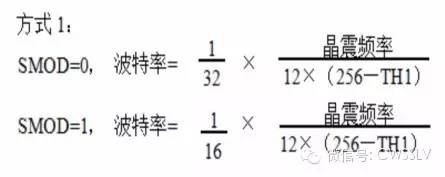

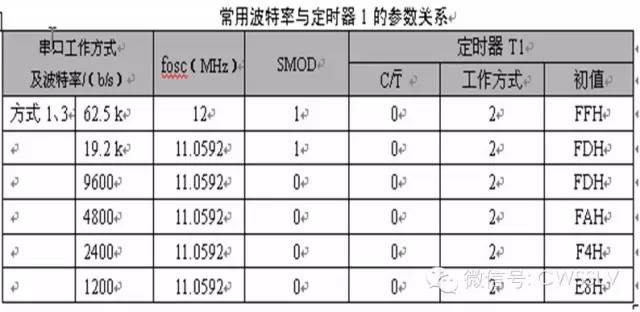

  波特率的定义：串行口每秒钟发送的位数称为波特率。比如说2400的波特率就是每秒钟发送2400个位数。串行口的波特率是用定时器T1作为波特率发生器的，这是定时器自动设置在工作方式2（可自动重装初值）。
